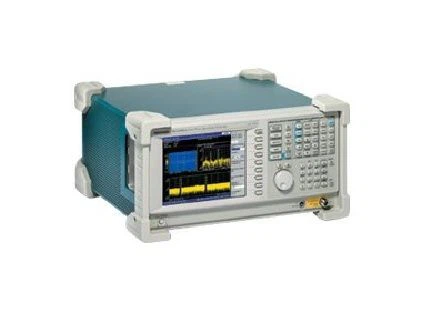

Analizor de spectru Tektronix RSA3303A

Prezentare generală și caracteristici



Gama de frecvență: DC-3 GHz

Frecvența îmbătrânirii: ±1 x 10-7/an

Stabilitatea frecvenței: 1 x 10-7 (10 °C până la 40 °C)

Eroare totală de frecvență de referință: 2 x 10-7

Adancime memorie: 16.384 Msamples

Lățime de bandă: 15 MHz

Analiza modulației: AM, FM (ASK, FSK), PM

Moduri de declanșare: Nivel IF; Declanșare și putere mască de frecvență

Analiza spectrului în timp real oferă o captare fără întreruperi a semnalelor RF care variază în timp, tranzitorii sau periodice nu este posibilă cu analizoarele de spectru analizate

Vizualizările simultane, corelate în timp ale domeniilor timp, frecvență și modulație oferă o înțelegere mai bună și unică a comportamentului semnalului

Spectrograma oferă o imagine revelatoare a frecvenței semnalului RF și a comportamentului amplitudinii de-a lungul timpului - nu este posibil cu un analizor de spectru măturat

Declanșarea măștii de frecvență facilitează capturarea semnalelor rapide, tranzitorii sau intermitente pe care le-ar rata analizatorii de spectru

Mod Analizor de spectru pentru analize cu intervale foarte mari

Demodulatoarele încorporate îmbunătățesc analiza semnalelor AM, ASK, FM, FSK și PM

Demodulator digital oferă analiză a semnalului vectorial la prețuri accesibile

Gama dinamică DC-20 MHz remarcabilă și zgomotul de fază scăzut înseamnă că puteți efectua măsurători de înaltă performanță de semnal slab și de zgomot de fază

Aplicații

Analiza calității semnalului de modulație analogică și digitală

Înțelegerea frecvenței și a comportamentului de ocupare spectrală în timp

Captarea și caracterizarea semnalelor nedorite, necunoscute sau interferente

Proiectarea dispozitivului/sistemului sau măsurarea diagnosticului operațional

Obținerea de răspunsuri la problemele EMI evazive

Proiectare VCO/sintetizator, caracterizarea dispozitivului RFID, analiza semnalului vectorial cu modulație digitală de uz general, monitorizarea spectrului, măsurători radar

Definiți problemele și rezolvați-le mai rapid, caracterizându-vă dispozitivul, sistemul sau semnalul mai complet și mai rapid decât era posibil anterior cu analizoarele de spectru analizate. Analizorul de spectru în timp real Tektronix RSA3303A captează multe semnale care nu pot fi vizualizate pe analizoarele de spectru analizate prin captarea și stocarea perfectă a unui interval de frecvențe RF în același timp. Odată ce un semnal este captat, acesta poate fi vizualizat simultan și analizat în domeniile de frecvență, timp și modulație corelate în timp.

Instrumentul RSA3303A include nu numai Analizatorul de spectru în timp real capturarea rapidă a semnalului, memoria internă și analiza modulației, ci și funcționalitatea și funcționarea unui analizor de spectru de spectru swept pentru a analiza intervale foarte largi, totul într-un pachet integrat și transportabil.
